EMC Scanner
본 시스템은 PCB 회로 및 전자 부품 소자 개발 단계에서 EMC 대책을 세울 필요가 있는 R&D 부서 또는 신속한 전자파 노이즈 대책 수립이 필요한 EMC 시험소에서 널리 사용 되는 시험 장비 입니다.
당사에서 직접 개발한 제품으로, 국내·외 모바일, IT제품 및 반도체 제조사, 자동차 및 전장 부품 제조사를 비롯한 다수 대기업과 전자파 인증시험소에서 유용하게 사용하고 있습니다.
제어 Software 역시 순수 국내 기술력으로 개발하여, 강력한 편의 사양을 갖춘 UI를 제공하고 있으며, 사용자 필요사양에 맞춰 소프트웨어 기능 업그레이드도 무상 지원이 가능 합니다.
또한, 자동 제어가 필요한 각종 신호분석기 지원은 단일 제조사에 그치지 않고, 국내·외 모든 제조사의 신호분석기 모델에 지원이 가능 합니다. 최근, R&D 업그레이드로 PCB의 ESD Visualization 측정 시험과 Near Field Micro probes를 이용한 IC ChipScan Test도 지원하게 되었습니다.

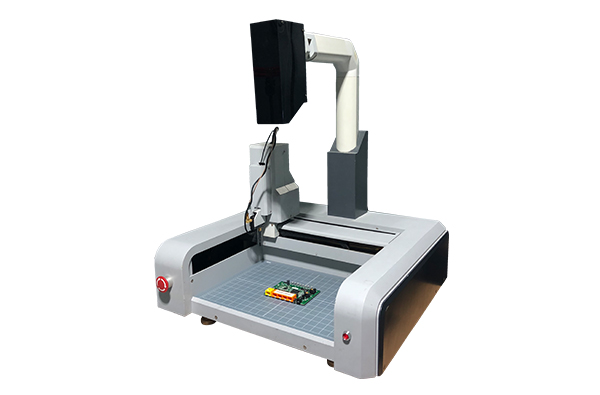

RCE Series
Model: RCE-40/25
-
Axis
X, Y, Z Simultaneous 3-Axes Control -
Scan Table Dimension
RCE-25 : 700mm(X) × 700mm(Y) × 820mm(Z)
RCE-40 : 790mm(X) × 800mm(Y) × 1000mm(Z) -
Scan Area
RCE-25 : 250mm(X) × 175mm(Y) × 80mm(Z)
RCE-40 : 400mm(X) × 280mm(Y) × 100mm(Z)
RCE-40H : 400mm(X) × 280mm(Y) × 200mm(Z) -
Min. Scan step
0.1mm(Mechanical resolution : 0.01mm) -
Scan Area Selection
Single reference(Top position of EUT)
Rectangular Area / Polygon Area / Exclusive Area -
Scan Orientation
Default : 0℃ ~ 360℃ (Manual change) -
Scan Method
Constant [absolute] level scanning
Constant distance auto scanning from EUT surface -
Frequency Range
30MHz ~ 3GHz -
Probe
E-field probe Electrode surface : 4 × 4mm
10mm H-field probe
2mm H-field probe
Monitoring System
Vision & Data Monitoring System은 ㈜이레테크의 기술력으로 Hardware 및 Software를 개발한 시스템 입니다.
전자파 무반사 챔버 내에 설치 된 Shielded Camera를 통해 실시간으로 영상을 전송하고, 데이터를 제어 컴퓨터에 저장하여 시험대상 기기의 상태를 감시할 수 있는 시스템이며, 효율적인 상태 감시를 위한 다양한 옵션을 제공 합니다.
EMC Shielded Camera System은 CISPR25 방사 규격 표준 한계치 이하이며, 내성 시험 규격 ISO 11452의(전계강도 200V/m) 기준치에 준하고 있으며, 필터링 된 특수한 전원 공급장치를 사용하고 있습니다.
단일 시스템으로 다중 Camera 시스템이 지원 되며, 이에 따른 다중 채널 컨트롤러를 제공 합니다. 또한, 기본 시스템에 그치지 않고, 다양하고 복잡한 시험 환경에 따른 고객 맞춤형 Solution을 제공 합니다.

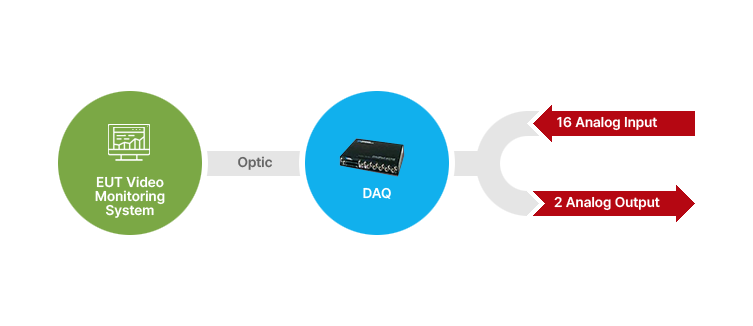

DATA Monitoring System
자동차 내성 소프트 웨어와 연계한 EUT의 데이터 변화 추적 및 영상 취득
Data 분석 (기본16CH, 최대 48CH)
- 주파수 변화에 따른 각 채널 별 변화량 실시간 그래프
- 그래프 저장 (BITMAP)
- Sampling rate : 1 MS/s (All Channel)
- Resolution 16bit
- AI Range : +/- 10V (Atten 1:10 적용시 최대 +/- 100V)

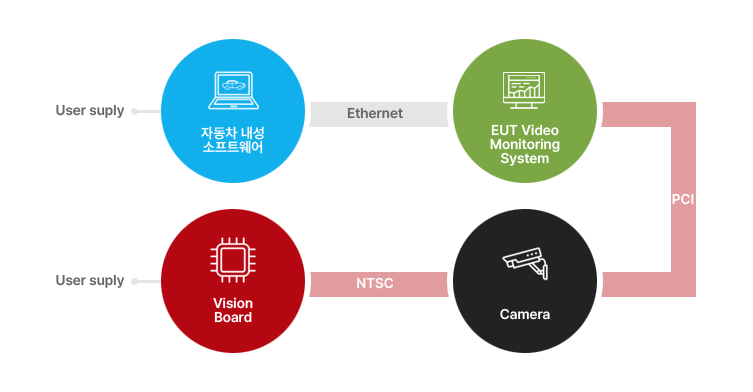

Vision Monitoring System
자동차 내성 소프트웨어와 연계한 EUT의 영상 변화 추적 및 자료 취득
Vision을 이용한 영상의 자동 저장 및 분석
- 영상의 특정부분 및 전체영역 움직임 감지
- 영상변화주기 감지
- 다양한 영상 저장 (정지영상, MPEG4 압축을 통한 고 압축 동영상 저장)
- 자동차 내성 소프트웨어와 연계한 주파수 변화에 따른 다양한 데이터 분석
- NTSC
- 1920 x 1080 Full HD 지원가능
- 30Frames/s, 60Fields/s
